430MHzプリアンプの製作
430ＭＨｚ帯プリアンプの製作とノウハウ

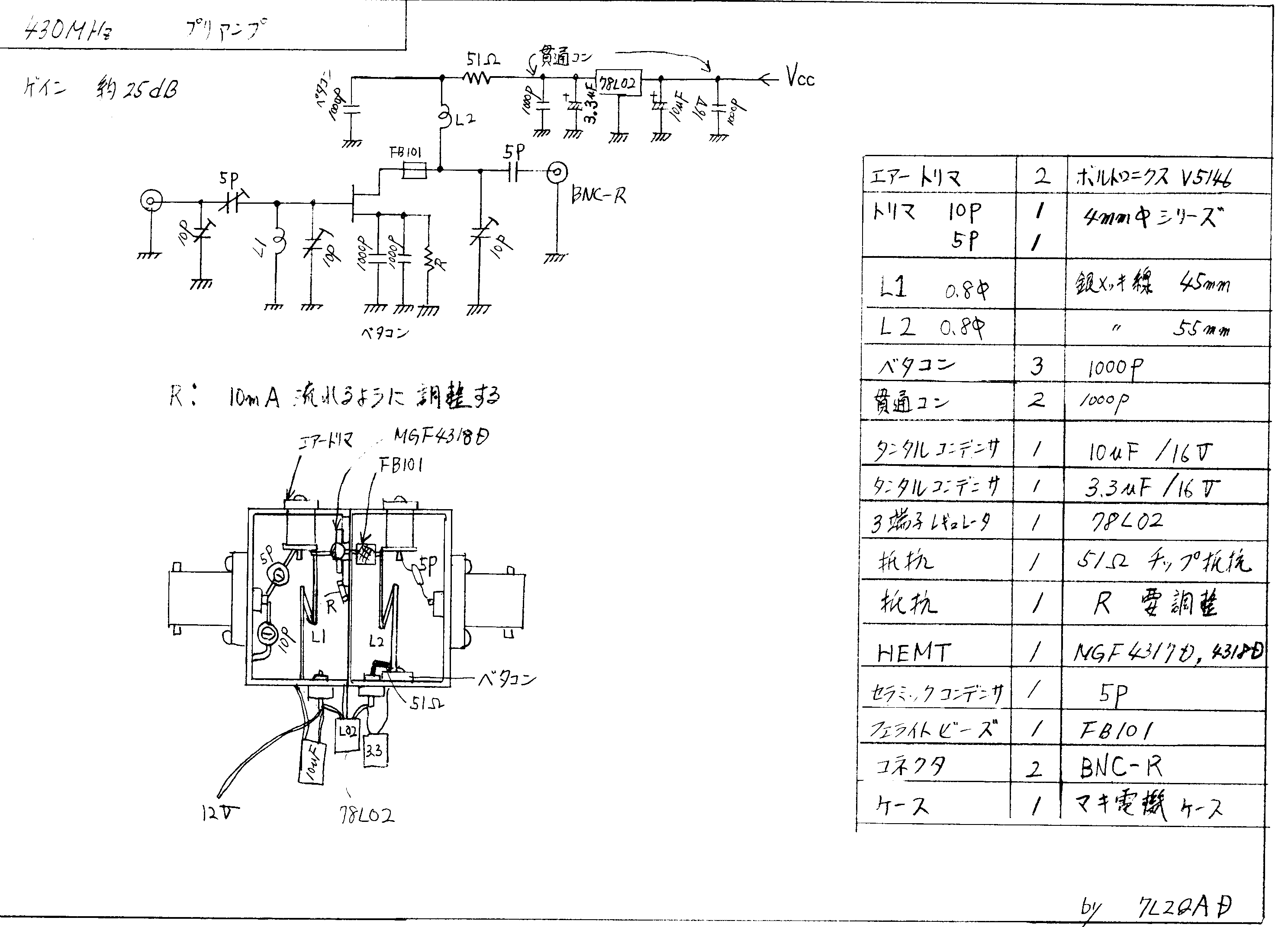

ＨＥＭＴは三菱のＭＧＦ４３１８Ｄを使用している。
入出力はＢＮＣコネクタにして交換を容易にした。 ケースはマキ電機のケース単体を注文して作る。ビスや、銀メッキ線が付属している。
ケースの加工方法： 中板のＨＥＭＴを取り付ける穴は大きすぎるのと位置が悪いので、２ｍｍの穴を開け直す。
穴位置はエアートリマとＨＥＭＴを最短に取付けられるような位置である。 エアートリマを取り付ける穴、ＢＮＣ―Ｒを取り付ける穴を大きく開ける
半田付け： ガスレンジで全体を暖めながら、中板、外ケースの隙間に半田を流す。
ベタコンや、銀メッキ線を取り付ける部分には予備半田をしておく。 次に、ケースが暖かい間に、１００Ｗ位の半田こてにてベタコンを貼り付ける。次に、４５ｍｍの長さに切った銀メッキ線を１ターンさせ、これを半田付けする。
貫通コンデンサを取り付け、７８Ｌ０２（３端子レギュレータ）やコンデンサ、ダイオードを取り付けてしまう。
以上をケースが暖まっている間に行う。 ３０Ｗ位の半田こてを用意して、ＨＥＭＴ、エアートリマ、銀メッキ線を取り付ける。５３ｍｍに切った銀メッキ線はＨＥＭＴの出力側に１ターンしてベタコンとエアートリマに取り付ける。
ＨＥＭＴの出力（ドレイン）にはＦＢ１０１のフェライトコアーを入れて銀メッキ線に半田付けする。
ＨＥＭＴのソース側の２本の線は半分の長さに切ってベタコンに半田付けする。
注意することは、ＨＥＭＴとエアートリマを最短で結ぶ、ＨＥＭＴとベタコンも最短で、結ぶことである。後は、ＢＮＣやセラミックトリマ、等を取付けて終了である。
調整： 始めに、ＨＥＭＴの（ソース側）ベタコンに２７Ω位の抵抗を付けて抵抗の両端の電圧を測定する。その要領で１０ｍＡ流れるように抵抗値を決める。決定したら、金属皮膜のチップ抵抗に交換する。
５Ｐのセラミックトリマは半分の位置に回し、入力側のエアートリマでピークを取る。出力側のエアートリマを左いっぱいに回した状態で約３０ｄＢ位取れるように調整する。
３５ｄＢ位取る事は可能だが、空Ｓや混信に悩まされることになるので約３０ｄＢ位が望ましい。
実際に取付けて空Ｓが振っているようなら、始めに、セラミックトリマの１０Ｐで静かになる地点に調整する。次に、出力側のエアートリマを時計方向に回してゲインを下げて空Ｓが
振らない点に調整する。
市販品と異なり、保護ダイオード等が入っていないので、とても静かで混信の少ないプリが完成する。
実際には２７ｄＢ位に抑えて安定性を追求している。
自分で取り付ける場合は最大までゲインを上げても問題ないが、使用者の設備が解らない場合は、２７ｄＢ位が安定していて使いやすい。
最後は入力の同軸ケーブルの長さで発振していないか確認すればOKだ。
発振すると、ゲインが不安定になるのでわかる。
備考：
２段プリにする場合は初段にゲインの高いプリを用いて、バンドパスフィルターの後に１５ｄＢ位のプリが理想的である。
初段でノイズに埋もれてしまった信号は再現できないからである。

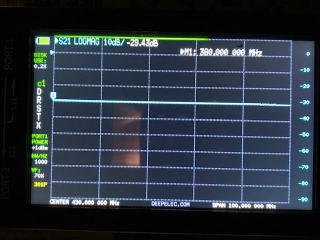

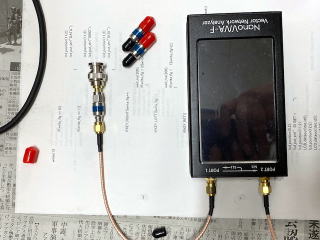

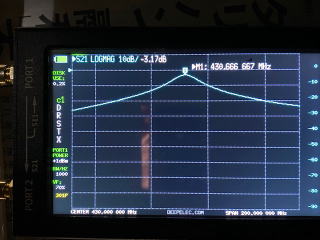

ＮａｎｏＶＮＡにて調整し、測定をする
ＯＵＴ側の Ｌの長さと ボルトロニクスのトリマで ゲイン調整を行う
1台目は ２７ｄＢ 2台目は ３２ｄＢに調整した。
当局のＩＣ９７００は 同軸ケーブルが３５ｍもあるので、３２ｄＢを使っている
空Ｓは全く振らない、 内臓プリを入れると 空Ｓが７位まで振ってしまう。
クリエート７２７の性能がよいのだろう。
ＩＣ９７００ は 内臓プリが入っているので、2段プリにしなくてもよい。直下プリ1個で 空Ｓを振らないように調整するのが良い、
ＲＦゲインボリュームが付いているので、これで空Ｓ振らないように調整してもよい。
同軸ケーブルの長さ、アンテナ、環境にもよるが、２０ｄB〜２５ｄＢが使いやすい。
直下プリを２０ｄB程度にして内臓プリを使用してもよい。
失敗例のプリアンプを紹介しよう

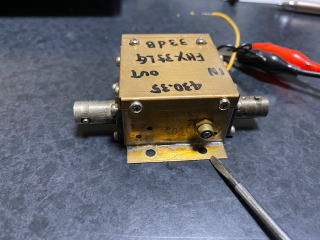

下記のキャビティプリアンプは、誰が作ったののかは不明だが、エリート製のプリアンプを参考に作られたと思う
FHX35のHEMTは入手しやすく安いHEMTである。
これで作ると、発振しやすいのである
ゲインは３３ｄBと書いてあるので、確かに ３３ｄBとれる時もある、
入力の同軸ケーブル長さや温度によって、１５ｄBになったり、３３ｄBになったりする。発振しているのである
ゲインはあげれば良いというものではない。２５ｄB程度に抑えて作るのが使いやすいのである。
設計が良くないプリアンプであるが、こんなプリアンプができてしまったら、
応急的に対応する方法があるので、実験してみると良い。

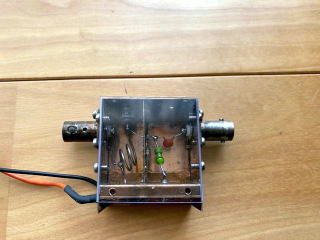

上蓋を取ってしまうのだ。ゴミ、埃が気になる場合は樹脂の板で塞げば良い。
以外に安定してくれる。
とりあえず、この不安定なプリアンプのカバーを透明樹脂に変えた、安定してくれた。
でも、２５ｄBくらいがよいだろう。
