７Mhz　SSBの国内運用では　２０ｍのダイポールアンテナと　８ｍのフルサイズのツエップアンテナを比較してみる。

ＦＴ８の海外交信では　２０ｍＨのダイポールアンテナの方が良いような気がするが、、、？。

サガのツエップアンテナに飽きたので、
3/4λの　フォールテッドダイポールを製作してみよう。

３/4λのフォールテッドダイポール

製作記事がほとんど見当たらないので、試行錯誤しながら　実験することになる

７Mhzの波長　42，２ｍで　3/4λ＝31.6ｍ　になる
梯子状にワイヤーを張る　間隔は２０ｃｍ

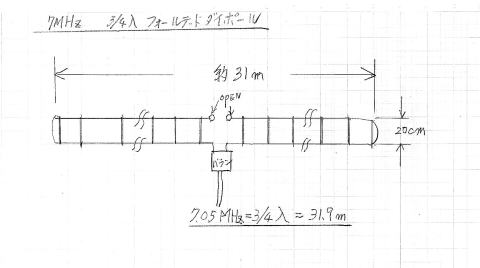

記事を参考に図面を書くと下記のようになる




梯子は軽くて丈夫で入手しやすい棒を探す
家庭菜園で使っている　ダンポールと言うもの

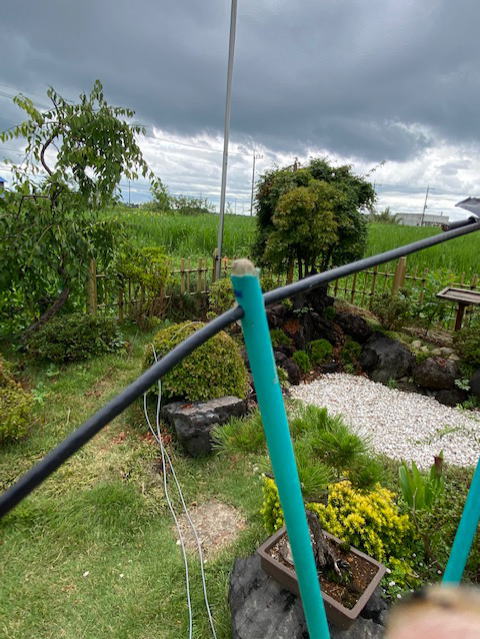

直径５ｍｍの棒に　３ｍｍの穴を開けて、ワイヤーを通す
注意は、ガラス繊維なので、飛沫が手に付くとチクチクする


　　

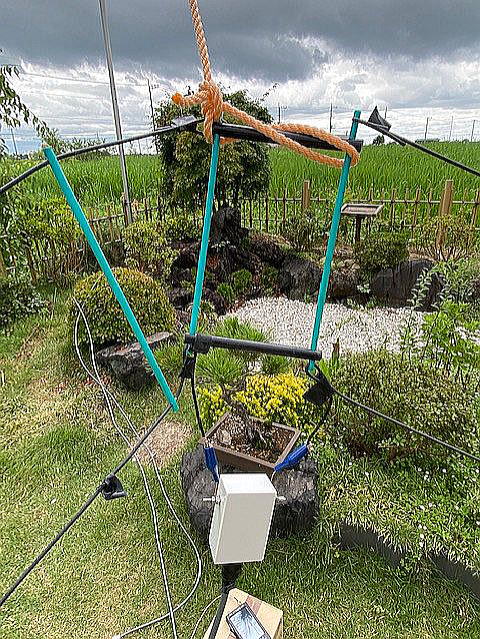

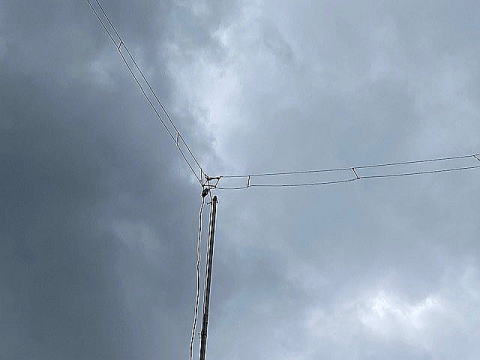

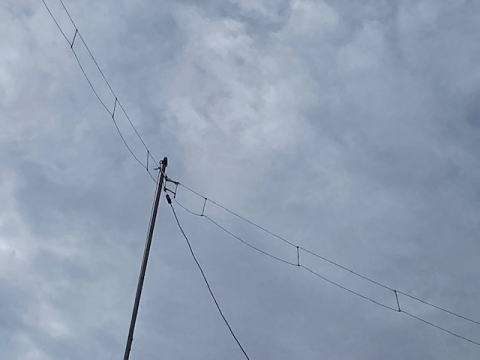

鯉のぼりマストを自宅の敷地に立てて張るのだが、３０ｍもあると、まっすぐに張れない。
ワイヤーの長さは図面どおりには行かないはずである。何ｍカットすることになるのだろう？？


バランの製作

アンテナの共振点は線をカットすることで、合わせる　凡そ、SWR＝２位になる
インピーダンス変換のため、バランを作る必要がある

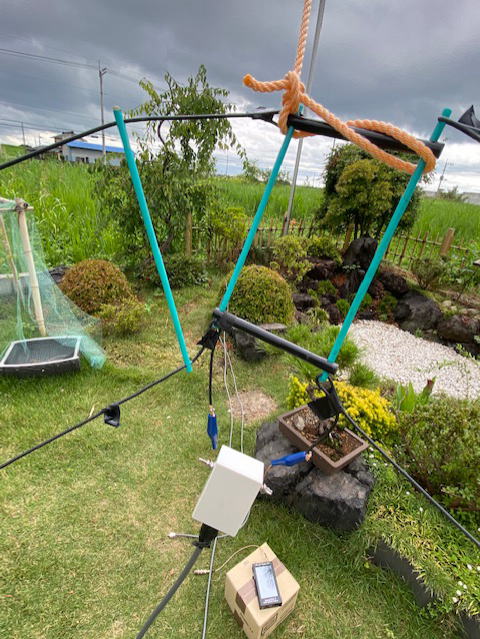

このフォールテッドダイポールのインピーダンスを測定すると、１１０オームあった
そこで、５０：１１０のバランが必要になる
　　　　　

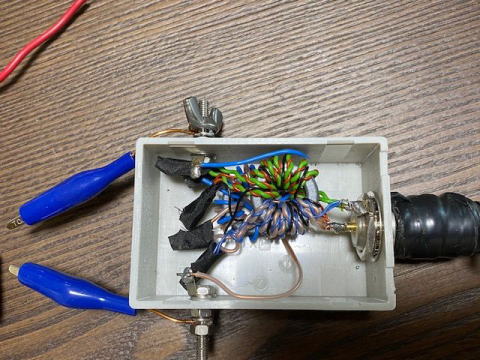

５０：１１０　バランを製作する。これは　２００W対応で作ってみた（SSB）
FT-114-43 材を使ったので、　FMで　２００Wはきついかも、
　　　　　　
　　　

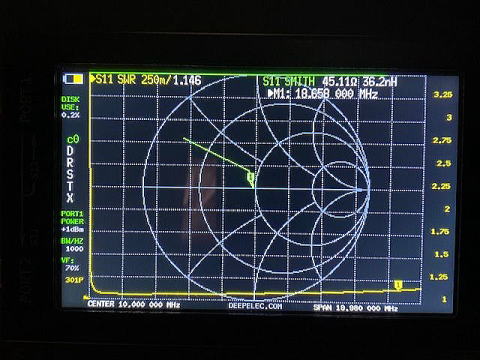

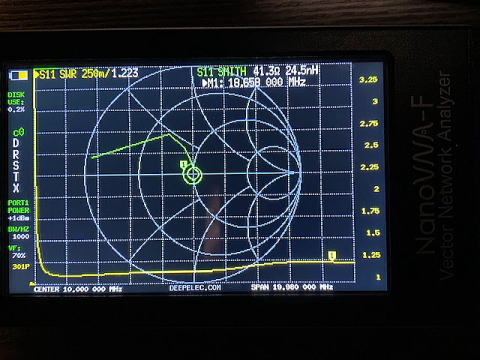

下記は市販品の　５０：１１０　バランである　１００W用である　KIT-DB-110Vは　１００W　DB-１１０HVは　２００W対応である
１００W用は　実際に3/4λフォールテッドダイポールに付けるとSWRが１．５と大きくなった。

　



調整方法
　　　　　　
　　　　　　１６ｍ＋１６ｍ　＝　３２ｍ　を両サイドから　少しづつカットしていく。

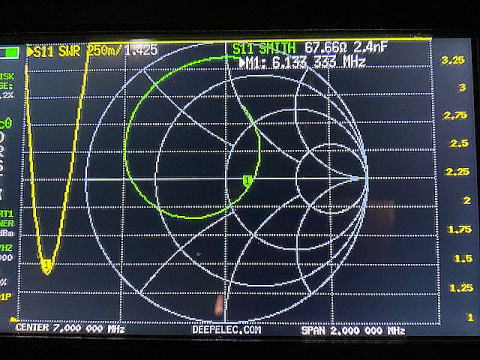

　　　　　　それにしても、高さ８ｍ　で　曲げて設置しているためなのか、共振周波数は　６．１Ｍｈｚ　であった
　　　　　　随分低くなったものだ。

　　　　　　　


通常なら　このアンテナは失敗かと思って断念するのだが、　アマチュア無線の面白さは　「作ってみる」　事

計算してみると、約３ｍ以上はカットしないと　７．０５Ｍｈｚに共振しない
追い込んでみたら　１４ｍ＋１３ｍ　＝　２７ｍ　で７．０３Ｍｈｚに共振した。
短縮率　８５％である

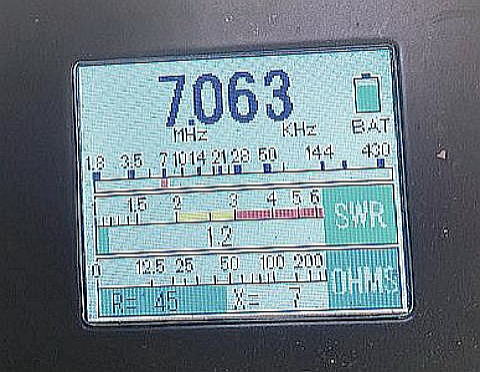

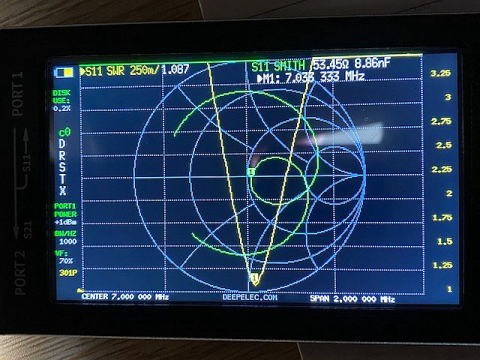

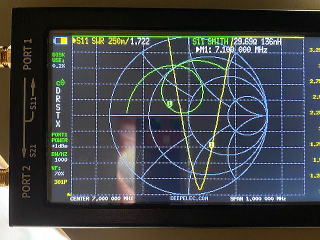

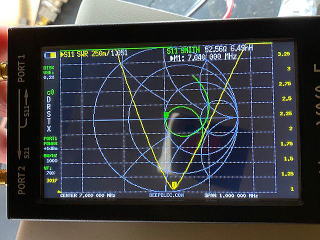

７．０３MHz　＝ SWR　1.1

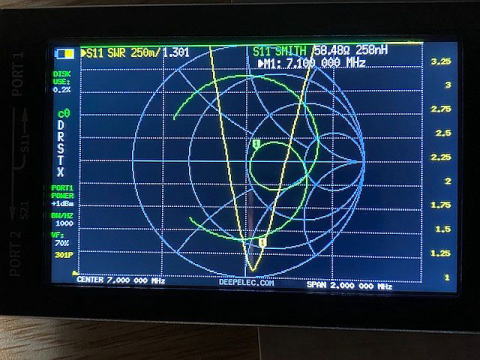

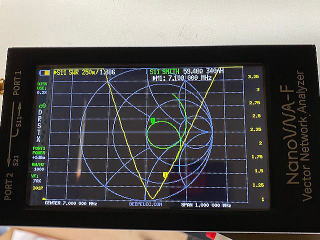

７．１０Mhz　＝　SWR 1.3

　　


　　


ー−−−−−−−−−−−−−−−−−−−−−
バンド幅を比較してみよう

クリエートの３１８ー４０

７Mhzはダイポールである
７．０４Mhz　では　SWRが　１．１　程度だが
７．１０Mhz　では　SWRが　１．７　にもなってしまう

１００W以上出すときは、アンテナチューナーを使って調整している
FT8は　２０W〜３０Wで十分なので、チューナーは入れない場合がある。

　

3/4λ　フォールテッドダイポール

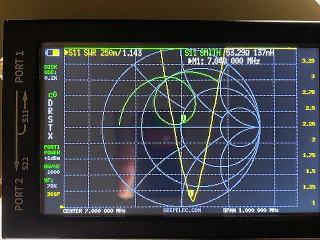

７．０４Mhz　で　SWRが　約１．１
７．１０Mhz　で　SWRが　約１．３

１００w以上出すときも、アンテナチューナーは通していない

　

フルサイズのツエップやDpでもこんな特性にはならない
今のところ、フルサイズのツエップアンテナより飛んでいるようだ。

使用感

　　　　このアンテナは飛びや感度がダイポールより優れていると言われる。
　　　　しかしアンテナの記事が見つからないのは、長さが30mと長く、設置も厄介である
　　　　更に調整が難しい、測定器が無い時代には作るのが難しいだろう。
　　　　　　
　　　　国内で数局交信したかぎりでは、フォールテッドダイポールの勝である
　　　　ダイポールと比較すると、感度は同じ又は3/4λが強いのだが、送信の時は圧倒的に飛んでいるようだ
　　　　パイルに強わけだ、
　　　　
　　　　　国内では、２０ｍＨの　クリート３１８の短縮ダイポールと比較しているが、今のところ、3/4λFダイポールの勝である
　　　　ブラジルなどの海外は　２０MHの３１８−４０の勝になった

　　　しかし、、、季節が変わって来ると、北海道や九州は２０ｍHのダイポールの方が感度がよくなってくるのだ、
　　　一概に、フルサイズワイヤーがよいわけではないようだ、短縮系のダイポールの方は方向が変えられる事で、
　　　ワイヤーより有利になることもある


　　　
ー−−−−−−−−−−−−−−−

　　3/4λフォールテッドダイポールの特徴はバンド幅が広い
　　アンテナチューナ無で使えるのはうれしい。
　
　　７MhzのSSBを聴いていると、他局が交信しているにもかからわず、ピーピーとチューニング取っている爺さんがいる。
　　リニアアンプを入れていると、チューニングを取らないと　SWRが上がるので、チューニングを取るのだが、
　　古いリグや短縮系のアンテナを使っていると、迷惑顧みず、送信しているのである。
　　賢い人は、アンテナチューナーのメモリを周波数ごとに記録しているため、無駄な送信はしないのだが、、。
