３，５ＭＨｚアンテナ

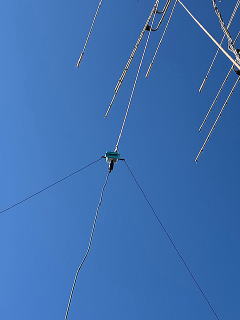

左右 ２０ｍ センターにバランを接続する
流石に、４０ｍを直線で張ることは自宅ではできないので、すこし、折れ曲がることになる。
ツエップアンテナの調整は、片側の線を少しづつカットして、調整するので、片方の電線を上げ下げするだけで
調整できるの楽だ。
ダイポールは左右の電線を少しづつカットするので、両サイドの電線を上げ下げしなければならないのが難点だ
バランの製作
50Ω：50Ω １：１
50Ω：110Ω １：２
50Ω：450Ω： １：９
いろいろなバランを作ってみた
一般的には、 ダイポールアンテナは ７５Ω位なので、1：1で良いと言われているが、
実際には、教科書どおりにはいかないので実験をしてみる。
測定してみよう

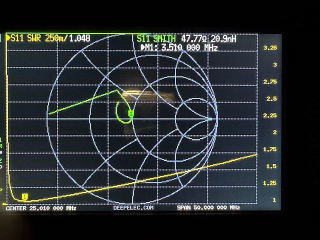

自作した 1：9のバランを測定してみた

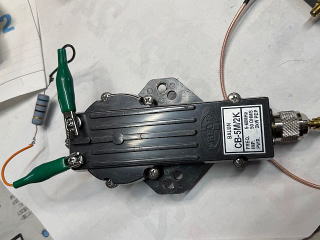

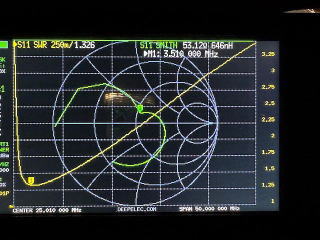

1：1の市販品のバランである
調整方法
ツエップアンテナは 先端をロープで上下させることで、カットアンドトライできるが、
ダイポールの場合は、両サイドの上下が必要になる
さらに、今回は、バランを調整も実験するので、
センターのバラン部も上下が必要になる
結果は １：１が一番SWRが小さくなった、
1：2は SWR＝2.25位になった
1：9は 測定不能
やはり、 ワイヤーダイポールアンテナは 教科書どおり ５０：７５Ωくらいなのだろう
ということで、1：1 （５０Ω：５０Ω）のバランが最良であるが SWR＝１．５位になった
市販品の１：１バランもSWR＝1.5位であった。
当局は ３．５Mhzは２００W出す予定なので、SWRを 1.0にして、アンテナチューナーなども削除したい。
もっと下げるため
バランの巻き方を多少変更する
これは、自宅のワイヤーの張り方が給電部で１２０度位角度がある為か、その他の影響なのか 市販品のバランではNGだ。

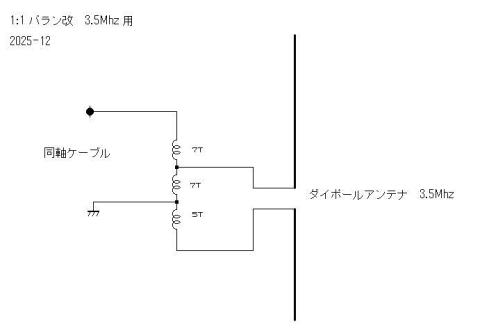

下記の巻き数に変更したら、SWR＝1.0まで追い込むことができた。
巻き方はいろいろ作って実験した結果、当家は これが一番良かっただけである

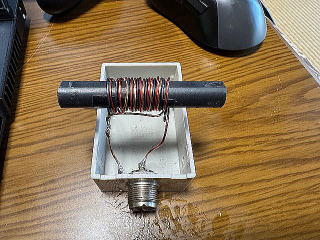

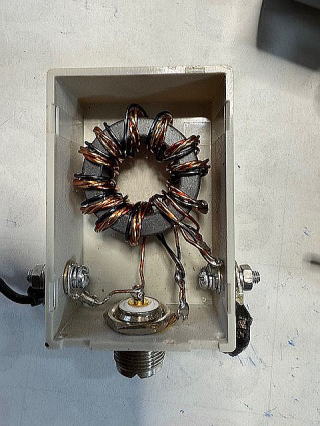

３本のコイルの巻き数をいろいろ変えてみた 数種類のコイルを交換しやすくしている

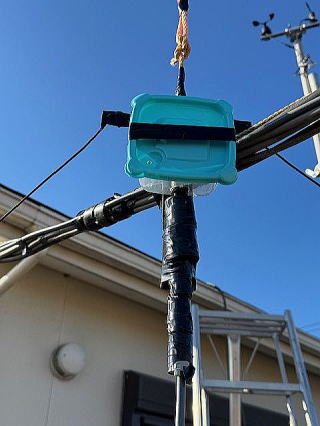

後は、コア部をケースに収めて完成である、
７ターン：７ターン ７ターン：５ターン
ーーーーーーーーーーーーーーーーーーーーーー
最後は、SWRは下がったので、両サイドのワイヤーを カットして 3.573Mhzに合わせる。
0.01Mhz／10ｃｍ である
ワイヤーアンテナは 高さや長さで SWRが大きく変わるため 調整が大変になる。

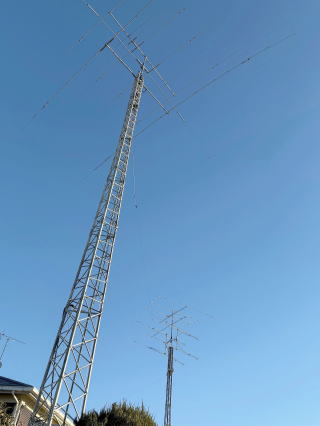

タワーやアルミポールに滑車を付けて ロープで ３か所を上下させる 最高１２ｍである
こうして、バランの調整、ワイヤーの長さ調整を行う

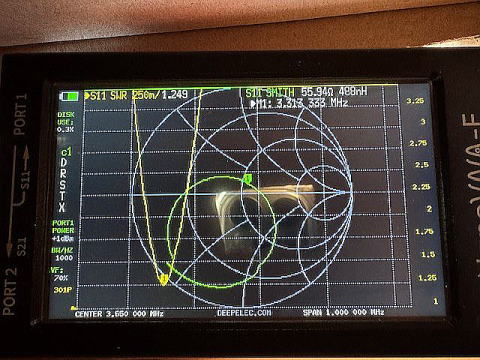

最初に 片側 ４１ｍ 全長 ８２ｍ で設置する ーーーー＞３．３Ｍｈｚ位になった
ここから、４０ｍ以下は 約１０ｃｍづつカットして ３．５７３Ｍｈｚに合わせる
3995+3995cm
10Khz／10ｃｍ カットしていく
３．７Mhzでは SWR＝１．０９ 位になった
CAAー５００では ３．５７３Mhz で SWR＝１．１位になった
後は 運用、朝夜に交信開始した、、、、、、、、、、、、、、、、、、、、、、、、、、、、
、、、、、、、、、、、、、、、、、、、、、、、、、、
ここで終わらなかった。
無線稼働を始めたら、ＳＷＲが1.5を超えた 。共振周波数が 3.57Ｍｈｚーーー＞3.56Ｍｈｚまでズレている
２．０以内なら問題ないと思ったが、２００W出力すると 問題になる

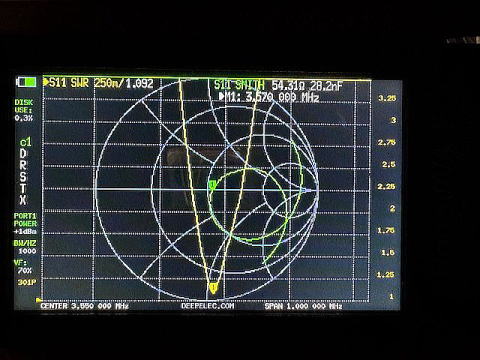

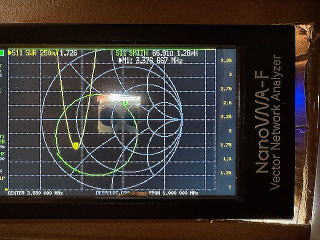

原因がわからず、再度ハーネスをカットして 3.573Mhzに合わせた波形が下記である
波形がおかしい？のが気になる、検討してみよう？
記憶にある波形なので原因がわかるだろう、、
ローテータでアンテナ部を回転させたら、 共振周波数がまたズレた、、、
これが、原因だ。
アンテナの干渉
フルサイズワイヤーは 片側が２５０度方向に張っている、その上に １５ｍ長の３．５ＭｈｚＤＰがマストに設置されている。
３．５MhzＤＰ３．５Mhzワイヤーの間隔は４〜５ｍ以上離れていたので、干渉は思いつかなかった
３．５ＭｈｚＤＰとワイヤーアンテナの方向を９０度ズラしたら、 いつもの ＳＷＲに戻った。
再度、調整し、アンテナチューナーなしの運用にできた、
３．５Ｍｈｚフルサイズワイヤーを運用するときは、 ３．５ＭｈｚのＤＰを干渉干渉しないように回転させて ９０度に保つのが面倒なだけだ
運用
季節や時間、場所によって異なるので、あくまでも当局の感想である
国内や、アジア周辺は ワイヤーの方が強い場合もある
ヨーロッパは 地上高の高い ＤＰの方が強く入感した。
アメリカは、 ワイヤーの方が強く入感していた時もある。
フルサイズワイヤーは 送受のレポートは 同じ位だが、短縮ＤＰでは差があるような気がする。
いづれにしても、朝４時〜６時、 夕方 ４時〜 根気よく視聴することだろう、
ＤＰとワイヤーを設置できればよいのだが、できるかぎり、フルサイズにできればと思う。
アンテナチューナーも影響は少ないと言われるが、無い方が良い。
ＦＴ８のＤＸＣＣをやるなら、出来る限り、共振周波数は３．５７３Ｍｈｚにしてアンテナチューナー無しで運用したい。
